HPB 金属多芯高压连接器

东莞精卫智连科技有限公司---专业从事研发/制造/销售新能源连接器的科技创新企业，宣布扩大了其HPB系列产品线，在额定电压300VDC到1000VDC范围内，为电流80A和150A的连接系统加入了金属壳/塑胶壳/直式插头/弯式插头的新型连接器，最新的塑壳插头设计甚至减重15%。

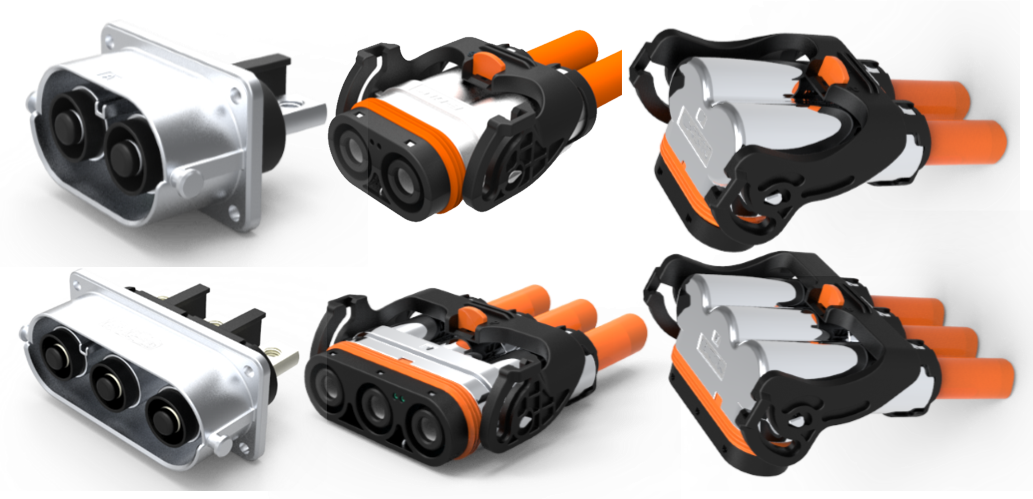

[精卫智连HPB系列的两芯连接器外观图1]

去补贴时代的纯电动乘用车市场要求所属零部件成本不断下降，HPB系列的一个连接器可以取代2个甚至3个传统的单芯连接器，在节省材料成本的同时也节约了相当于比3个屏蔽电缆格兰头少40%的空间，是最具成本效益的电气互连解决方案。适配35平方屏蔽电缆*2的连接器，其插座安装尺寸只需46*26MM，比品牌的HVP800（52*54MM）还要少57%。防水屏蔽高压互锁全功能连接器的安装面积电流密度达到可观的0.25A/MM*2(HVP800只有0.14A/MM*2)。

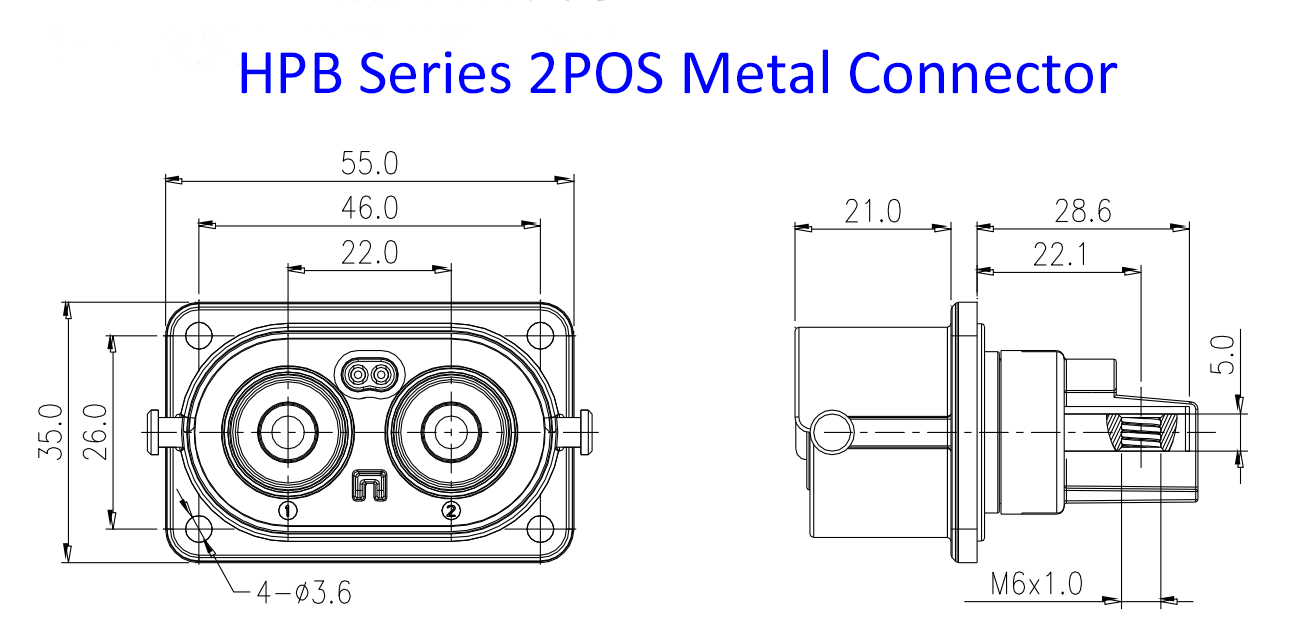

[HPB系列的插座安装尺寸图]

为满足纯电动高端乘用车项目对于高电压和高电流的应用要求，HPB连接器采用了专利端子技术，以实现更高的额定电流、更低插配力与温升。正负端子完全隔离不可直线接触，其插座外部的爬电距离达到可观的26MM，即使插头未匹配也不用担心静电或粉尘污染。

HPB系列连接器的插座防护等级为IP2X，可采用接线片或汇流排螺纹连接。插头压接针的防护等级亦为IP2X，可接最大35平方屏蔽线。该系列结构为全铝外壳，SR电缆接头样式，具有优越的抗震性能，2个信号端子可作为HVIL功能。

精卫智连扩大了HPB系列并提供各种新的设计选项，其中包括插头插座密封盖和用于信号针不需连接时的堵孔需求。为了节省客户时间和成本，HPB系列还可提供定制线束。线束组件可以使用散装电缆或客户指定电缆灵活制作。如有需要，也可提供各种电缆夹、导管、保护层和其他连接器等一整套增值方案。旨在跟上纯电动汽车市场快速发展的节奏，精卫智连现在HPB所有的子组件都有库存备品安全数量。各类备品、不同线号的部件和密封盖都可以快速交付。

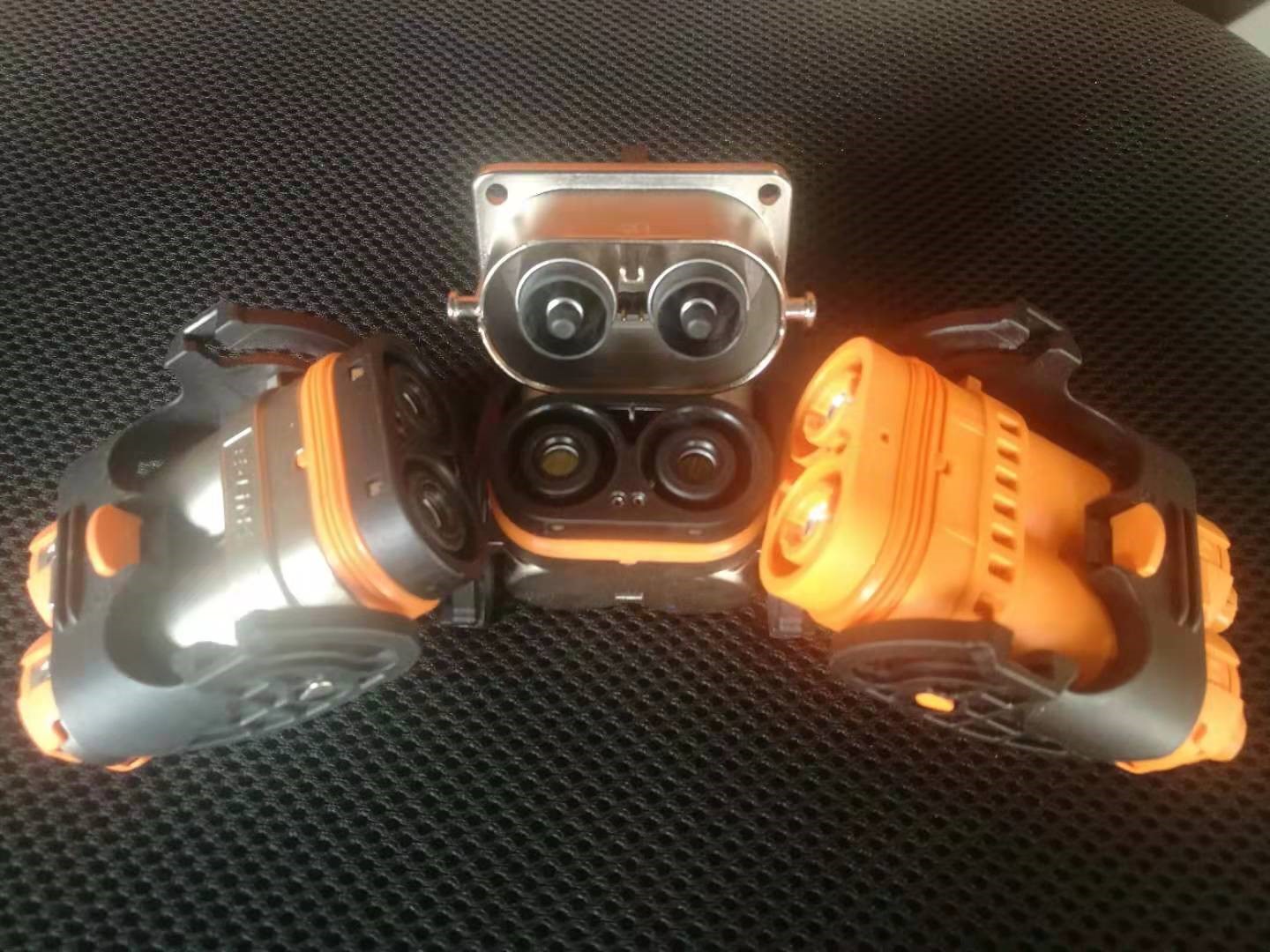

[HPB系列的两芯连接器外观图2]

HPB系列特别适用于包括逆变器、纯电动乘用车、电动叉车、两相和三相马达等产品，在工业、大巴、卡车、摩托车和采矿市场等领域都有应用。

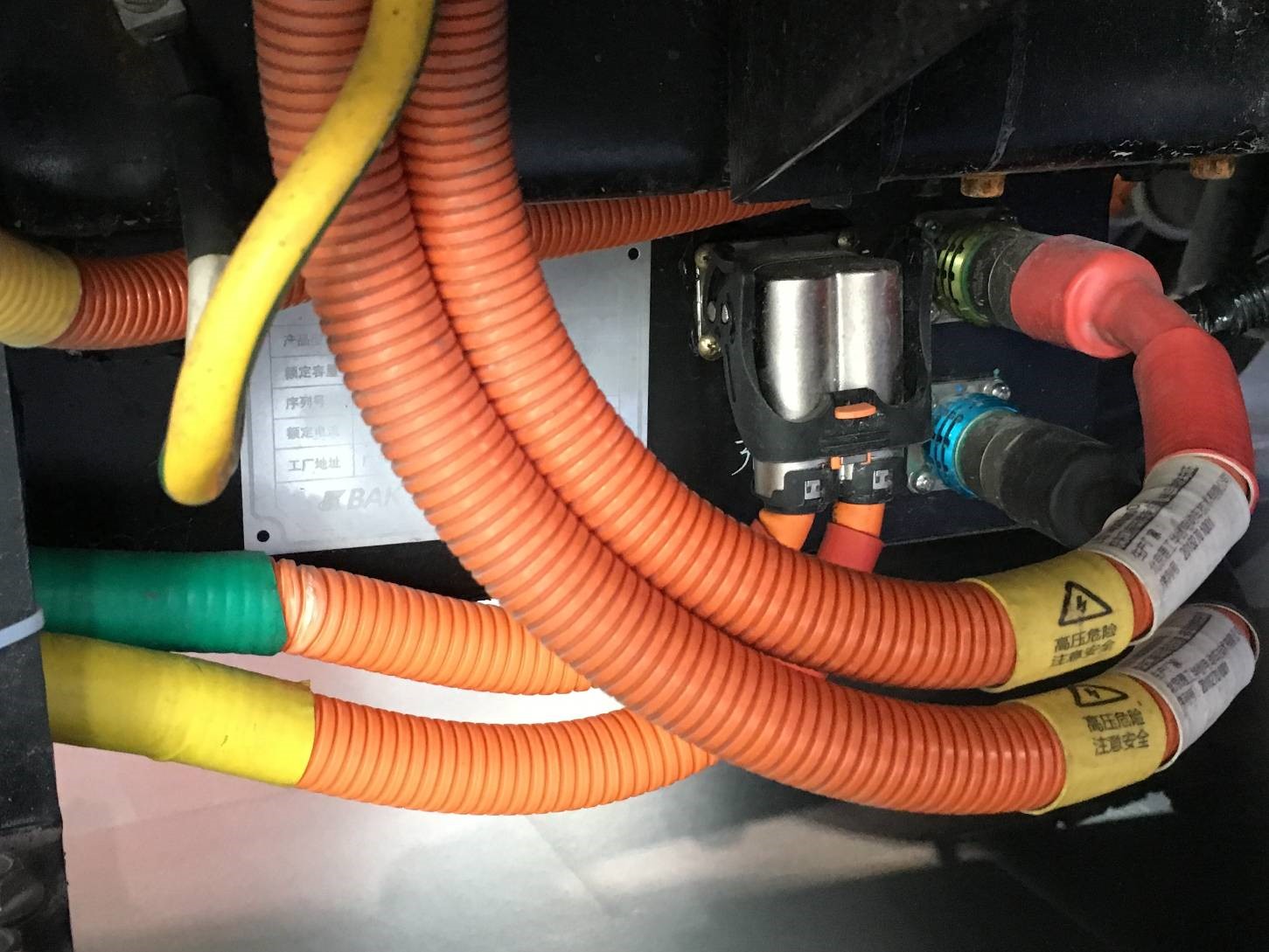

[HPB连接器在电池箱的应用]

技术参数&产品优势

额定电压：300VDC~1000VDC

额定电流：80A到150A

安装尺寸：46*26MM

防护等级IP2X和IP67

360度全屏蔽

含HVIL功能
